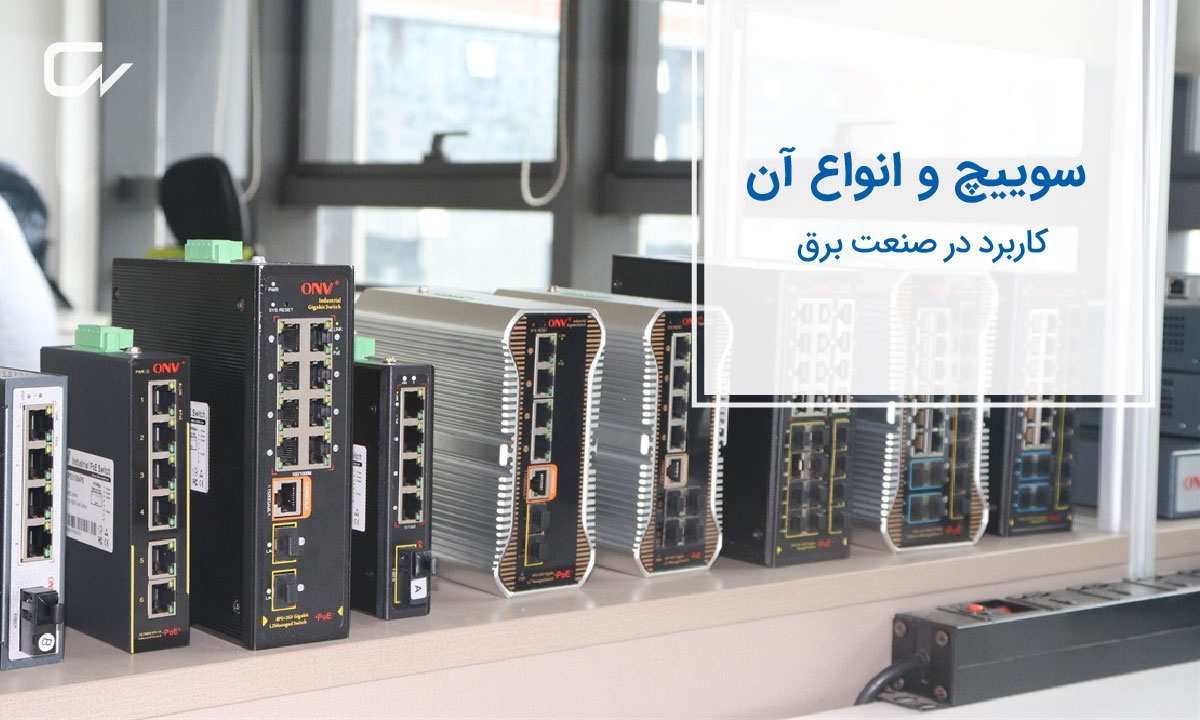

سوییچ و انواع آن +کاربرد در برق صنعتی

نوشته شده توسط : مدیریت عمران نیرو / تاریخ : آبان 03، 1402 /

سوییچ یا کلید در صنعت برق چیست؟

سوئیچ‌ها یکی از عناصر اساسی در سیستم‌های برقی هستند و در محیط‌های صنعتی، خانگی، تجاری و سایر بخش‌های برقی کاربرد دارند. در صنعت برق، سوئیچ یا کلید اجزای الکتریکی عنصری است که برای کنترل جریان الکتریکی در یک مدار استفاده می‌شود. سوئیچ‌ها به عنوان یک ابزار کنترلی هستند تا بتوانند جریان را روشن یا خاموش کنند، مدارها را تغییر دهند یا دستگاه‌ها را کنترل کنند. علاوه بر این، سوئیچ‌ها می‌توانند در اشکال و اندازه‌های مختلفی و با مشخصات فنی متفاوتی وجود داشته باشند. مثلاً برخی سوئیچ‌ها دارای چندین پین هستند که برای اتصال به سیم‌ها و مدارهای برق استفاده می‌شوند. در این مطلب از وبلاگ عمران نیرو با ما همراه باشید تا توضیحات بیشتری درباره سوییچ یا کلید اجزای الکتریکی در صنعت برق به شما همراهان عزیز ارائه دهیم.



انواع مختلف سوییچ‌های صنعتی

در برق صنعتی، از انواع مختلفی از کلید اجزای الکتریکی استفاده می‌شود. برخی از اصلی‌ترین انواع سوئیچ‌های صنعتی عبارتند از:

1- سوئیچ‌های توکار (Toggle Switches)
این سوئیچ‌ها دارای یک دکمه یا کلید هستند که با فشار دادن یا حرکت دادن آن، جریان را روشن یا خاموش می‌کنند. آن‌ها معمولاً برای کنترل دستگاه‌ها و مدارهای ساده استفاده می‌شوند.

2- سوئیچ‌های فشاری ((Push Buttons
این سوئیچ‌ها نیز دارای دکمه یا کلید هستند، اما فقط در هنگام فشار دادن دکمه جریان را روشن می‌کنند. زمانی که دکمه رها شود، جریان خاموش می‌شود. این سوئیچ‌ها برای کاربردهایی مانند ریست کردن دستگاه‌ها یا فعال‌سازی وضعیت‌ها استفاده می‌شوند.

3- سوئیچ‌های انتقالی (Selector Switches )
این سوئیچ‌ها به صورت چرخشی عمل می‌کنند و به کاربر اجازه می‌دهند بین چندین حالت مختلف انتخاب کنند. این سوئیچ‌ها برای تغییر وضعیت سیستم‌ها و تنظیمات مختلف مورد استفاده قرار می‌گیرند.

4-سوئیچ‌های رله (Relay Switches )
سوئیچ‌های رله یا سوئیچ‌های الکترومغناطیسی هستند که با استفاده از سیگنال الکتریکی، قابلیت کنترل جریان بزرگ را دارند. آن‌ها به عنوان یک سوئیچ الکترومکانیکی عمل کرده و قابلیت جداکردن یا اتصال جریان را فراهم می‌کنند.

5- Foot Switches
 این سوئیچ‌ها برای استفاده با پا طراحی شده اند. زمانی که فشاری به پا سوئیچ وارد می‌شود، جریان روشن می‌شود و در صورت رها شدن فشار، جریان خاموش می‌شود. این سوئیچ‌ها معمولاً در کاربردهای صنعتی که نیاز به استفاده دست‌ها برای کنترل دستگاه‌ها وجود دارد، مورد استفاده قرار می‌گیرند.



ویژگی‌های سوییچ صنعتی

سوئیچ‌های صنعتی دارای ویژگی‌ها و خصوصیات خاصی هستند که آن‌ها را از کلیدهای اجزای الکتریکی معمولی خانگی تمایز می‌دهند. برخی از ویژگی‌های یک سوییچ صنعتی عبارتند از:

1) ساختار محکم و مستحکم
 سوئیچ‌های صنعتی باید از مواد با کیفیت و ساختار محکم تشکیل شده باشند تا در مقابل شرایط سخت صنعتی مقاومت کنند. آن‌ها باید قادر باشند با شوک‌ها، لرزش‌ها، گرد و غبار و رطوبت مقابله کنند.

2) قدرت عایق‌بندی
سوئیچ‌های صنعتی باید بتوانند جریان‌های بزرگ را به خوبی عایق‌بندی کنند تا از خطرات الکتریکی جلوگیری کنند. این ویژگی برای جلوگیری از حوادث ناخواسته و ایمنی سیستم بسیار حائز اهمیت است.

3) عملکرد با قدرت
سوئیچ‌های صنعتی باید قادر باشند تا جریان‌های بزرگ را به خوبی کنترل کنند. آن‌ها باید توانایی مقاومت در برابر جریان و ولتاژ بالا را داشته باشند و بتوانند در مدارهای قدرت بکار روند.

4) عملکرد قابل اعتماد
سوئیچ‌های صنعتی باید برای استفاده در محیط‌های صنعتی برای مدت طولانی و با عملکرد قابل اعتماد طراحی شوند. آن‌ها باید دارای عمر کاری بلند باشند و در شرایط مختلف مانند دما، رطوبت و لرزش به درستی عمل کنند.

5) قابلیت تحمل در برابر شرایط محیطی
 سوئیچ‌های صنعتی باید بتوانند در شرایط محیطی مختلف مانند دماهای بسیار بالا یا پایین، آلودگی، رطوبت و شوک‌های مکانیکی عمل کنند.

6) انواع تکنولوژی
 سوئیچ‌های صنعتی می‌توانند از تکنولوژی‌های مختلفی مانند سوئیچ‌های مکانیکی، الکترونیکی، برقی و فیبر نوری استفاده کنند. هر یک از این تکنولوژی‌ها ویژگی‌ها و کاربردهای خاص خود را دارند.



کاربردهای سوییچ یا کلید اجزای الکتریکی در صنعت برق

سوییچ یا کلید اجزای الکتریکی در صنعت برق از جمله مهمترین اجزای استفاده شده در سیستم‌های برقی هستند. آنها برای کنترل جریان برق، اتصال و قطع مدارها، و انتخاب مسیرهای اتصال استفاده می‌شوند. در زیر، تعدادی از کاربردهای سوئیچها در صنعت برق را بررسی می‌کنیم.


کاربردهای عمومی:

  • روشن و خاموش کردن لامپ‌ها و روشنایی‌ها در ساختمان‌ها و فضاهای عمومی
  • روشن و خاموش کردن وسایل خانگی مانند تلویزیون، یخچال، کولر گازی و ...
  • استفاده در دستگاه‌های الکترونیکی مانند کامپیوترها و تجهیزات مخابراتی

کاربردهای صنعتی

  • کنترل موتورها و ماشین‌آلات صنعتی
  • کاربردهای دریا، هوا و فضا مانند کنترل سیستم‌های ناوبری و نورپردازی در هواپیماها
  • استفاده در سیستم‌های اعلام حریق و امنیتی برای قطع و وصل دستگاه‌ها و دستورالعمل‌های ایمنی
  • کنترل وسایل نورپردازی و تجهیزات صوتی در رویدادها و تئاترها
  • استفاده در سیستم‌های توزین و اتوماسیون صنعتی

کاربردهای برق قدرت

  • استفاده در شبکه‌های توزیع برق برای قطع و وصل خطوط برق و تجهیزات
  • استفاده در تجهیزات حفاظتی و کنترلی در سیستم‌های توزیع برق و ایستگاه‌های تقویت برق
  • کنترل سیستم‌های تولید برق، مانند نیروگاه‌ها و توربین‌های بادی



این موارد فقط چند مثال از کاربردهای اصلی کلید اجزای الکتریکی در صنعت برق است و در واقع توانایی سوییچ‌ها برای کنترل و اتصال در سیستم‌های برقی بسیار گسترده‌تر است.

مزایای استفاده از کلید اجزای الکتریکی در صنعت

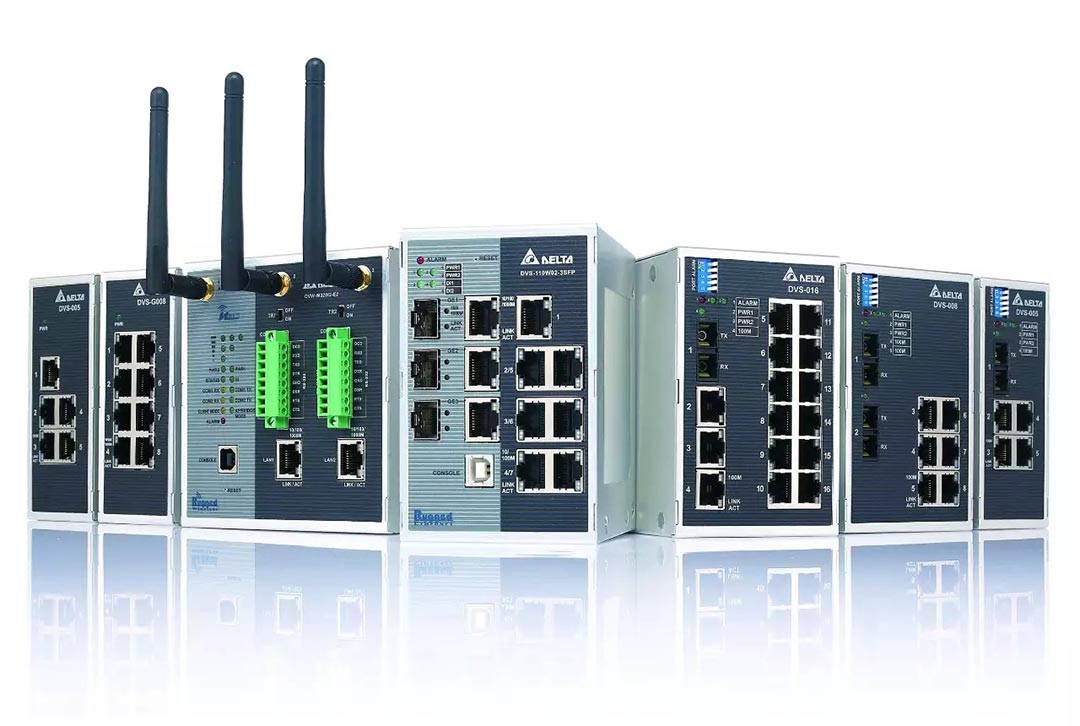

استفاده از سوییچ صنعتی در محیط‌های صنعتی و شبکه‌های بزرگ، مزایای زیادی دارد. در ادامه به برخی از مزایای استفاده از سوییچ صنعتی اشاره می‌کنیم.

قابلیت مدیریت و کنترل
 سوئیچ‌های صنعتی قابلیت‌ مدیریت و کنترل پیشرفته شبکه را دارند. آن‌ها اغلب از قابلیت‌هایی مانند شبکه محلی مجازی، QoS کیفیت خدمات، گروه‌بندی پورت‌ها، امکانات امنیتی و قابلیت‌های تحلیلی برخوردارند که امکان مدیریت بهتر و کنترل دقیق‌تر شبکه را فراهم می‌کنند.

پهنای باند بالا
 سوئیچ‌های صنعتی امکان انتقال داده با پهنای باند بالا را دارند. این قابلیت به صورت خاص برای شبکه‌هایی که نیاز به انتقال داده‌های حجیم و پرترافیک دارند، بسیار حائز اهمیت است.

امنیت
 سوئیچ‌های صنعتی از ویژگی‌ها و امکانات امنیتی برای حفاظت از شبکه در مقابل حملات و نفوذ استفاده می‌کنند. آن‌ها از قابلیت‌های مانند لیست کنترل دسترسی، شناسایی نفوذ، مکانیزم‌های تشخیص و جلوگیری از ARP spoofing و سایر ابزارهای امنیتی برخوردارند.

قابلیت برقراری ارتباط با دستگاه‌های صنعتی
 سوئیچ‌های صنعتی قابلیت اتصال و ارتباط با دستگااز صنعتی و تجهیزات صنعتی را دارند. آن‌ها از پروتکل‌های صنعتی مانند Modbus، Profibus، Profinet و Ethernet/IP پشتیبانی می‌کنند که ارتباط سریع و قابل اعتماد با دستگاه‌های صنعتی را فراهم می‌کند.

مقیاس‌پذیری
 سوئیچ‌های صنعتی اغلب قابلیت مقیاس‌پذیری را دارند، به این معنی که می‌توانند به راحتی به تعداد بیشتری پورت‌ها یا دستگاه‌ها اضافه شوند و شبکه را توسعه داد.

مدیریت مرکزی
 سوئیچ‌های صنعتی به صورت مرکزی قابل مدیریت هستند. این به مدیران شبکه امکان می‌دهد تا از طریق یک مرکز کنترلی مشترک تنظیمات و پیکربندی‌های سوئیچ‌ها را مدیریت کنند و برنامه‌ریزی و نظارت شبکه را بسیار آسان‌تر کنند.



قطب و پرتاب در سوییچ های الکتریکی

قطب و پرتاب دو ویژگی مهم در سوئیچ های الکتریکی هستند. این ویژگی ها مربوط به نحوه عملکرد و کاربرد سوئیچ ها در مدارهای الکتریکی می باشند.

قطب (Pole)
قطب‌ که معمولا با حرف P نشان داده می‌شود، در سوئیچ‌های الکتریکی به تعداد پایههایی اشاره دارد که در آن‌ها اتصالات برقی وجود دارد. سوئیچ‌های الکتریکی در دو حالت تک قطب (single pole) و دو قطب (double pole) وجود دارند. هر قطب می‎‎تواند به صورت مستقل روشن و خاموش شود. به عنوان مثال، سوئیچ های یک قطب (SPST) فقط یک پایه روشن و خاموش دارند، در حالی که سوئیچ‌های دو قطب (DPST)  دو پایه روشن و خاموش دارند.

پرتاب (Throw)
پرتاب که با حرف T نیز نشان داده می‌شود، به تعداد مسیرهای اتصالی موجود در سوییچ اشاره دارد. یک سوییچ می تواند دارای پرتاب واحد (single throw)، پرتاب دو (double throw) و غیره باشد. پرتاب ها نشان می دهند که سوئیچ به چندین مسیر اتصالی متصل شده است. به عنوان مثال، در سوئیچ های یک پرتاب (SPST)، فقط یک مسیر اتصالی وجود دارد، در حالی که سوئیچ های دو پرتاب  (DPDT) دارای دو مسیر اتصالی هستند.



تفاوت بین کلید اجزای الکتریکی و تابلو برق صنعتی

سوییچ و تابلو برق صنعتی دو عنصر مختلف در سیستم‌های برق صنعتی هستند. تابلو برق صنعتی یک سیستم بزرگتر است که برای توزیع و کنترل برق در یک محیط صنعتی استفاده می‌شود. به عبارتی دیگر، تابلو برق صنعتی تجهیزات متعددی مثل سوییچ‌ها، رله‌ها، فیوزها، ترانسفورماتورها و سایر قطعات الکتریکی را در خود جای می‌دهد.
هدف اصلی تابلو برق صنعتی، کنترل و مدیریت سیستم‌های برقی در یک محیط صنعتی است. تابلو برق صنعتی معمولاً دارای یک ساختار سلسله مراتبی است. به عنوان مثال، یک تابلو برق صنعتی می‌تواند شامل یک تابلو اصلی (معمولاً با نام تابلو برق اصلی) و تابلوهای فرعی (مانند تابلوهای توزیع فرعی و تابلوهای کنترل فرعی) باشد که به صورت سلسله مراتبی به هم متصل شده‌اند. سوییچ به عنوان یک قطعه کوچکتر و مستقل در سیستم برق صنعتی استفاده می‌شود. سوییچ‌ها عموماً برای روشن و خاموش کردن مدارها، کنترل جریان برق و انتقال بارهای الکتریکی استفاده می‌شوند.



سخن پایانی

در این مطلب سعی کردیم شما همراهان عزیز را با سوییچ یا کلید اجزای الکتریکی در صنعت و کاربردهای آن آشنا کنیم. پیشنهاد می شود که برای خرید این تجهیزات ریسک نکنید و از برندهای معتبر و با سابقه در این زمینه استفاده کنید. شرکت عمران نیرو سال های زیادی است که در حوزه تامین تجهیزات برق صنعتی فعالیت داشته است. بنابراین اگر قصد دریافت اطلاعات بیشتر یا آشنایی با خدمات این شرکت را دارید، با مشاورین ما تماس بگیرید.
