در عصر امروز، کنترل و مدیریت جریان الکتریکی در انواع مختلف دستگاه‌ها و سیستم‌ها بسیار حائز اهمیت است. رله‌ها به عنوان سوئیچ‌های الکترونیکی مورد استفاده قرار می‌گیرند. این قطعات بین ورودی و خروجی قرار دارند و جریان را کنترل می‌کنند. در گذشته، رله‌های الکترومکانیکی از قطعات مکانیکی برای عملکرد خود استفاده می‌کردند اما با پیشرفت فناوری، رله‌های حالت جامد (SSR) به عنوان جایگزینی قدرتمند برای رله‌های الکترومکانیکی ظهور کردند. رله‌های حالت جامد به جای استفاده از قوانین الکترومغناطیسی که در رله‌های الکترومکانیکی به کار می‌روند از قدرت الکترونیکی برای کنترل جریان الکتریکی استفاده می‌کنند. به کمک ترانزیستورهای قدرت و تریاک‌ها یا تریستورهای قدرت، SSR قادر به کنترل دقیق تر و سریعتر جریان است. همچنین، به دلیل عدم وجود قطعات متحرک، SSR دارای عمر طولانی‌تر، سرعت بالاتر و عملکرد بهتری نسبت به رله‌های الکترومکانیکی می‌باشد.
در این مقاله، به بررسی جزئیات عملکرد و مزایا و معایب رله‌های حالت جامد می‌پردازیم. همچنین، کاربردهای متنوع این رله‌ها در صنایع مختلف از جمله خطوط تولید، صنعت خودرو، سیستم‌های خنک کننده و سیستم‌های روشنایی را بررسی می‌کنیم.
فهرست مطالب
- رله حالت جامد چیست؟
- تاریخچه رله حالت جامد
- انواع رله SSR
- ساختار رله حالت جامد
- قطع و وصل جریان در رله حالت جامد
- ایزوله سازی در رله اس اس آر
- رله حالت جامد (SSR) فیندر
رله حالت جامد چیست؟
رله حالت جامد یا Solid-State Relay (SSR) یک دستگاه الکترونیکی است که برای کنترل جریان الکتریکی استفاده می‌شود. رله‌های الکترومکانیکی (مانند رله‌های الکتریکی معمول) از قوانین الکترومغناطیسی برای کنترل جریان استفاده می‌کنند در حالی که رله‌های حالت جامد از قدرت الکترونیکی برای انجام این کار استفاده می‌کنند. SSR در واقع یک سوئیچ الکترونیکی است که بین ورودی و خروجی قرار دارد و بدون استفاده از بخار جیوه یا قطعات متحرک الکترومکانیکی کار می‌کند. این رله‌ها از یک ترانزیستور قدرت و یک تریاک (triac) یا تریستور قدرت برای کنترل جریان الکتریکی استفاده می‌کنند.
مزیت اصلی استفاده از رله‌های حالت جامد این است که آنها بدون قطعات متحرک هستند، بنابراین سرعت بالاتر، عمر طولانی‌تر و عملکرد بهتری نسبت به رله‌های الکترومکانیکی دارند. همچنین، زمانی که SSR قطع یا وصل می‌شود، این تغییر زمانی بسیار کوتاه است و نیازی به وقفه وقت برای ترانزیتورهای الکترومکانیکی نیست. رله‌های حالت جامد در بسیاری از کاربردها از جمله کنترل بارهای الکتریکی در صنایع، خطوط تولید، سیستم‌های خنک کننده، روشنایی، سیستم‌های خودرو و غیره استفاده می‌شوند.
تاریخچه رله حالت جامد
در دهه 1960، تحقیقات و توسعه در حوزه نیمه‌هادی‌ها و ترانزیستورها در حال پیشرفت بود. این پیشرفت‌ها موجب شد تا ایده استفاده از نیمه‌هادی‌ها به جای قطعات مکانیکی در رله‌ها مطرح شود. ده سال طول کشید تا رله حالت جامد به طور کامل به بازار عرضه شود. این رله‌ها ابتدا در برنامه‌های صنعتی و کاربردهای خاص استفاده شدند.
در دهه 1980، با پیشرفت تکنولوژی نیمه‌هادی‌ها و ترانزیستورها، رله‌های حالت جامد توانایی‌ها و عملکرد بهتری را به دست آوردند. استفاده از آنها در صنایع مختلف افزایش یافت و در نهایت از دهه 1990 تا کنون، رله‌های حالت جامد به طور گسترده در صنایع مختلف مورد استفاده قرار گرفتند. پیشرفت‌های فناوری نیمه‌هادی، افزایش قدرت و قابلیت‌های رله‌های حالت جامد را افزایش داده است.
امروزه، رله‌های حالت جامد در بسیاری از برنامه‌ها و صنایع از جمله خودروسازی، الکترونیک صنعتی، رباتیک، ماشین‌آلات، سیستم‌های تهویه و تبرید، اتوماسیون ساختمانی و سیستم‌های انرژی استفاده می‌شوند. این رله‌ها به دلیل دقت بالا، عمر طولانی، سرعت بالا، ایمنی بیشتر و خاصیت بدون سر و صدا، جایگزینی مناسبی برای رله‌های الکترومکانیکی سنتی به حساب می‌آیند.
انواع رله SSR
رله‌های حالت جامد (SSR) در رقابت با رله‌های الکترومکانیکی سنتی در بسیاری از برنامه‌ها مورد استفاده قرار می‌گیرند. بسته به نیازهای خاص شما، می‌توانید از انواع مختلف رله حالت جامد استفاده کنید. همچنین، برای هر نوع رله حالت جامد، باید به مشخصات فنی آن توجه کرده و با نیازهای خاص خود هماهنگ کنید. این شامل توان، ولتاژ کاری، جریان، ویژگی‌های ایزوله سازی و سایر پارامترهای مربوطه است. در زیر، تعدادی از انواع رایج رله‌های حالت جامد را ذکر می‌کنیم.
1- رله حالت جامد یک فاز (Single-Phase SSR): این نوع رله‌ها برای کنترل بارهای تک فاز مانند لامپ‌ها، گرمایش، پمپ‌ها و سایر بارهای یک فاز استفاده می‌شوند.
2- رله حالت جامد سه فاز (Three-Phase SSR): این نوع رله‌ها برای کنترل بارهای سه فاز به کار می‌روند. آنها در سیستم‌های قدرت سه فاز صنعتی و سایر بارهای سه فاز مانند موتورها و تجهیزات صنعتی استفاده می‌شوند.
3- رله حالت جامد DC: این نوع رله‌ها برای کنترل بارهای مستقیم (DC) استفاده می‌شوند. آنها مناسب برای کنترل باتری‌ها، ماشین‌آلات صنعتی DC و سیستم‌های تغذیه DC هستند.
4- رله حالت جامد با قابلیت تحمل بالا (High Power SSR): این نوع رله‌ها برای کنترل بارهای با توان بالا و جریان بالا استفاده می‌شوند. آنها مناسب برای بارهای صنعتی سنگین مانند موتورهای بزرگ، کوره‌های الکتریکی و سیستم‌های قدرت بزرگ هستند.
5- رله حالت جامد با قابلیت ایزوله سازی بالا (Optically Isolated SSR): این نوع رله‌ها دارای ایزوله سازی الکتریکی بین قسمت کنترلی و قسمت قدرتی هستند. آنها به صورت فتوکوپلرها عمل می‌کنند و برای کاربردهایی که نیاز به جداسازی الکتریکی استفاده می‌شود، مناسب هستند.
ساختار رله حالت جامد
رله حالت جامد (SSR) ساختاری الکترونیکی دارد که این ساختار کمک می کند تا بدون استفاده از قطعات مکانیکی مانند کلیدها و سوئیچ‌های مکانیکی، قادر به کنترل جریان الکتریکی باشد. این ساختار شامل چندین قسمت کلیدی است که در کنار یکدیگر در یک بستر الکترونیکی قرار دارند. در ادامه، به توضیح اجزای ساختاری یک رله حالت جامد می‌پردازیم:
1- تریاک (Triac) یا تریستور (Thyristor): تریاک یا تریستور قسمت اصلی رله حالت جامد است. این قطعه الکترونیکی قابلیت کنترل جریان الکتریکی را فراهم می‌کند. تریاک به صورت یک ترانزیستور دو جهته عمل می‌کند و با کنترل سیگنال درونی، جریان را به صورت مثبت و یا منفی عبور می‌دهد.
2- فوتوآیزولاتور (Optoisolator): فوتوآیزولاتور یک قطعه الکترونیکی است که برای جداسازی الکتریکی بین قسمت کنترلی و قسمت تحریکی SSR استفاده می‌شود. این قطعه شامل یک دیود نوری و یک فتوترانزیستور است که با تابش نور به دیود، امکان انتقال سیگنال کنترلی را به قسمت تحریکی SSR فراهم می‌کند.
3- قسمت تحریکی (Trigger Circuit): این قسمت شامل مدارهای الکترونیکی است که با دریافت سیگنال کنترلی از فوتوآیزولاتور، سیگنال تحریکی را برای تریاک تولید می‌کند. این سیگنال تحریکی باعث روشن یا خاموش شدن تریاک و در نتیجه کنترل جریان الکتریکی می‌شود.
4- حفاظت حرارتی (Thermal Protection): برخی از SSRها دارای مکانیزم حفاظت حرارتی هستند که در صورت افزایش دما بیش از حد مجاز، رله را خاموش می‌کند تا از آسیب به خود و سیستم جلوگیری شود.
رادیاتور (Heat Sink): رله حالت جامد در برخی موارد نیاز به رادیاتور (سینک حرارتی) دارد تا گرمای تولید شده به عنوان نتیجه عبور جریان الکتریکی را تا حداکثر قابل تحمل خنک کند.
مزایا و معایب رله حالت جامد
مزایا:
مزایایی که در ادامه اشاره می شود تنها برخی از مزایای استفاده از رله‌های حالت جامد هستند. هر کاربرد خاصی ممکن است نیازهای ویژه‌ای داشته باشد و باید مزایا و معایب استفاده از رله‌های حالت جامد را در نظر گرفته و با سایر روش‌ها و فناوری‌ها مقایسه کرد.
سرعت واکنش: رله‌های حالت جامد بسیار سریع عمل می‌کنند و زمان واکنش آنها به سیگنال حوزه ورودی بسیار کم است. این ویژگی آنها را برای کاربردهایی که نیاز به سوئیچینگ سریع دارند، مانند کنترل موتورها و دستگاه‌های الکترونیکی، مناسب می‌کند.
عدم نیاز به تماس مکانیکی: رله‌های حالت جامد نیازی به استفاده از قطعات مکانیکی ندارند؛ بنابراین عمر مفید آنها بسیار بالاست. این ویژگی باعث می‌شود که رله‌های حالت جامد مقاومت بیشتری در مقابل شوک و لرزش داشته باشند و به طور کلی پایدارتر عمل کنند.
عدم تولید نویز: رله‌های حالت جامد بدون استفاده از قطعات مکانیکی نیز عمل می‌کنند، بنابراین نویز و لرزش‌های ناشی از تماس مکانیکی در رله‌های الکترومکانیکی وجود ندارد. این ویژگی آنها را برای کاربردهایی که نیاز به عملکرد بی‌صدا و بدون نویز دارند، مثل صنایع الکترونیکی و صوتی، مناسب می‌کند.
اندازه کوچک و وزن سبک: رله‌های حالت جامد به دلیل عدم وجود قطعات مکانیکی و استفاده از تراشه‌های الکترونیکی، حجم کوچکی دارند و وزن سبکی دارند. این ویژگی آنها را در کاربردهایی که فضای محدودی دارند، مانند دستگاه‌های تلفن همراه و دستگاه‌های پرتابل، مفید می‌کند.
عمر مفید بالا: بدون قطعات مکانیکی متحرک، رله‌های حالت جامد عمر مفید بسیار بالایی دارند. این ویژگی آنها را در کاربردهایی که نیاز به استفاده طولانی مدت و عملکرد پایدار دارند، ایده‌آل می‌کند.
ایمنی الکتریکی: رله‌های حالت جامد بدون تماس مکانیکی و بدون قطعات قابل شوک و لرزش عمل می‌کنند. این ویژگی آنها را در کاربردهایی که نیاز به ایمنی الکتریکی بالا دارند، مانند صنعت خودروسازی و صنایع حساس، مناسب می‌کند.
کنترل دقیق: رله‌های حالت جامد قابلیت کنترل دقیق و دقت بالا را دارند. زمانی که نیاز به سوئیچ کردن بارهای کوچک و حساس با دقت بالا و بدون خطا است، این رله‌ها کارآمد هستند.
معایب:
استفاده از رله‌های حالت جامد همراه با مزایا نیز برخی معایبی دارد. در زیر به برخی از معایب استفاده از رله‌های حالت جامد اشاره می‌شود
دمای بالا: در برخی مدل‌ها، رله‌های حالت جامد می‌توانند در دماهای بالا دچار مشکل شوند. اگر دمای محیط یا بار کاری رله بسیار بالا باشد، ممکن است نیاز به سیستم خنک‌کننده داشته باشید تا از بیش‌گرم شدن رله جلوگیری کند.
مقاومت برقای بالا: یکی از معایب رله‌های حالت جامد، مقاومت برقای بالای آنها است. این مقاومت برقای می‌تواند منجر به تولید حرارت زیاد شود و در نتیجه نیاز به سیستم خنک‌کننده داشته باشد.
هزینه: رله‌های حالت جامد به طور کلی هزینه بیشتری نسبت به رله‌های الکترومکانیکی دارند. این هزینه ممکن است برای برخی کاربردها قابل قبول نباشد.
حد محدودیت جریان: رله‌های حالت جامد معمولاً دارای محدودیت جریان هستند. بنابراین در کاربردهایی که نیاز به سوئیچ کردن بارهای بزرگ و با جریان بالا است، رله‌های حالت جامد مناسب نیستند.
خطر خرابی ناگهانی: در برخی موارد، رله‌های حالت جامد ممکن است بلافاصله بعد از خرابی یا از کار افتادن، قابل تعمیر نباشند و نیاز به تعویض کامل داشته باشند.
قطع و وصل جریان در رله حالت جامد
رله‌های حالت جامد ((SSR قادر به قطع و وصل جریان هستند. وظیفه اصلی یک رله حالت جامد، سوئیچ کردن جریان الکتریکی است. آنها از قطعات نیمه‌هادی مانند ترانزیستورها و تریاک‌ها تشکیل شده‌اند که قادر به کنترل جریان الکتریکی هستند. در یک رله حالت جامد، ورودی کنترلی (Control input) به عنوان سیگنال کنترلی عمل می‌کند. وقتی که سیگنال کنترلی فعال است، رله به صورت الکترونیکی باز می‌شود و جریان از طریق آن جریان می‌یابد. وقتی که سیگنال کنترلی غیرفعال است، رله بسته و جریان قطع می‌شود.
یکی از ویژگی‌های مهم رله‌های حالت جامد، قابلیت کنترل و قطع و وصل سریع جریان است. زمان واکنش این رله ها بسیار کمتر از رله‌های الکترومکانیکی است و می‌تواند در نانوثانیه‌ها به سیگنال کنترلی واکنش نشان دهد.با استفاده از رله‌های حالت جامد، می‌توان جریان AC (جریان متناوب) و یا جریان DC (جریان مستقیم) را قطع و وصل کرد. برخی از رله‌های حالت جامد قابلیت تحمل جریان بالا را دارند و برخی دیگر نیز برای کنترل جریان کوچک مناسب هستند. در هر صورت، برای استفاده از رله حالت جامد باید جریان مورد نیاز خود را بررسی کرده و رله مناسب را انتخاب کنید تا بتوانید جریان را به طور ایمن و کارآمد کنترل کنید.
ایزوله سازی در رله اس اس آر
در رله‌های حالت جامد (SSR)، عملیات ایزوله سازی بین ورودی کنترلی و خروجی قدرتی انجام می‌شود. ایزوله سازی به معنای جدا سازی الکتریکی بین این دو بخش است و معمولاً توسط وسایل نیمه‌هادی انجام می‌شود. یکی از روش‌های ایزوله سازی در رله‌های حالت جامد استفاده از فتوکوپلرها (Optocouplers) می‌باشد. فتوکوپلر یک قطعه الکترونیکی است که شامل یک دیود LED و یک فتوترانزیستور یا فتودیود است. ورودی کنترلی سیگنال الکتریکی را به صورت نوری تبدیل می‌کند و سپس فتوترانزیستور یا فتودیود این نور را تشخیص داده و به خروجی قدرتی رله حالت جامد منتقل می‌کند.
استفاده از فتوکوپلرها در رله‌های حالت جامد به ایزوله سازی کامل بین قسمت کنترلی و قسمت قدرتی کمک می‌کند. این ایزوله الکتریکی می‌تواند از جریانها، ولتاژها و سیگنالهای ناخواسته در قسمت کنترلی جلوگیری کند و از ایجاد خطرات الکتریکی و نویزهای ناخواسته در سیستم جلوگیری کند. همچنین، ایزوله سازی در رله‌های حالت جامد می‌تواند از لحاظ ایمنی نیز مفید باشد، زیرا کاربر را از تماس مستقیم با سیستم برقی قدرت خارج می‌کند. استفاده از ایزوله سازی در رله‌های حالت جامد از مزایایی است که باعث افزایش ایمنی و پایداری سیستم می‌شود. همچنین، این ایزوله سازی می‌تواند به تحمل نویزها، ارتفاع ولتاژ و اختلالات الکتریکی کمک کند و عملکرد صحیح رله را تضمین کند.

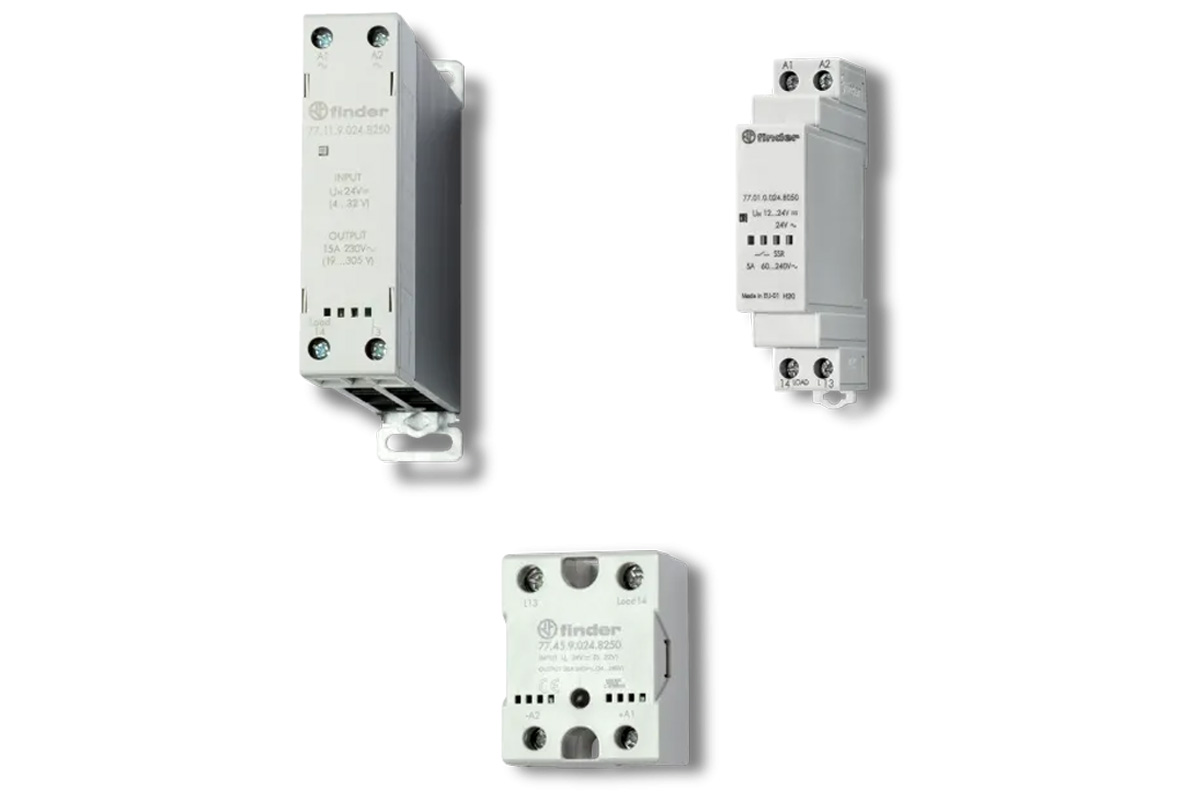

رله حالت جامد (SSR) فیندر
شرکت فیندر از تولیدکنندگان حرفه‌ای و معتبر رله های صنعتی می‌باشد که هرساله میلیون‌ها رله در انواع مختلف را به سراسر دنیا ارسال می‌کند. رله‌های حالت جامد فیندر در 5 نوی در سری‌های زیر موجود هستند:
- سری 34: رله حالت جامد (SSR) فوق باریک بردی فیندر
- سری 38: ماژول PLC حالت جامد (SSR) 38.81 فیندر
- سری 39: ماژول PLC حالت جامد (SSR) 39.10 فیندر
- سری 41: رله حالت جامد (SSR) مینیاتوری فیندر
- سری 77: رله حالت جامد (SSR) قدرت فیندر
برای خرید رله‌های باکیفیت فیندر، می‌توانید به صفحه فروشگاه آنلاین عمران نیرو، نماینده رسمی شرکت فیندر در ایران مراجعه نمایید و یا با مشاورین ما در تماس باشید.
